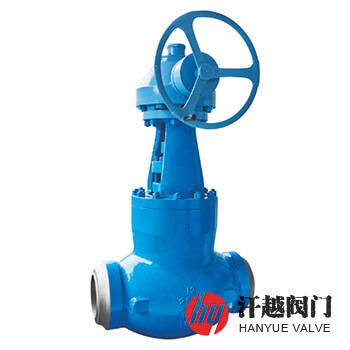

磅級電站截止閥產品概述

磅級電站截止閥是一種啟閉件由閥桿帶動沿密封面軸線作升降運動，以實現對管路介質接通或切斷的高溫高壓截止閥，其閥門中腔采用壓力自緊式密封結構，內腔壓力越高，密封性能越好。該閥進出口兩端設計成對焊連接形式，焊接坡口按ASME B16.25-2012的規定或按用戶要求配接，閥瓣和閥座的密封面由不同硬度的司太立鈷基硬質合金堆焊而成，抗汽蝕、抗擦傷、耐磨損性能較好，在高溫下可保持足夠的硬度，閥桿經調質和表面氮化處理后具有良好的耐腐性、耐高溫、高韌性、高強度和抗沖擊性強。本產品承壓部位的主體材料通常選用耐熱合金鋼制造，高溫性能好，承受壓力高，特適用于公稱壓力大于Class600小于或等于Class4500，或工作溫度高于425℃或低于630℃的火力發電廠汽、水系統上，作啟閉裝置用。

磅級電站截止閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A217 WC1	A217 WC6	A217 WC9	A217 C12A	A351 CF8C
2	閥蓋	A216 WCB	A217 WC1	A217 WC6	A217 WC9	A217 C12A	A351 CF8C
3	閥桿	A182 F6a CL.2	A182 F11	A182 F11	A182 F22	A182 F91	A182 F347
4	閥瓣	A105	A182 F11	A182 F11	A182 F22	A182 F91	A182 F347
5	閥座	A105	A182 F11	A182 F11	A182 F22	A182 F91	A182 F347
6	填料壓蓋	A216 WCB	A217 WC1	A217 WC6	A217 WC9	A217 C12A	A351 CF8C
7	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
8	雙頭螺栓	A193 B7	A193 B7	A193 B16	A193 B16	A193 B16	A193 B8
9	螺母	A194 2H	A194 2H	A194 16	A194 16	A194 16	A194 8

磅級電站截止閥性能規范

公稱壓力Class	600	900	1500	2000	2500	3500
殼體水壓試驗壓力(MPa)	16.5	22.5	39.2	52.2	65.2	91.2
上密封水壓試驗壓力(MPa)	12.1	16.5	28.6	38.15	47.75	66.75
密封水壓試驗壓力(MPa)	12.1	16.5	28.6	38.15	47.75	66.75
設計制造	ASME B16.34:2013、BS 1873:1975、JIS E-101
結構長度	ASME B16.10:2017、BS 2080:1989、JIS E-101
對焊端部	ASME B16.25:2012或按訂貨合同的要求
檢驗試驗	API 598:2016、BS 6755-1:1986、JIS E-101

磅級電站截止閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	d	L	公稱壓力 Class	公稱尺寸 NPS	d	L
1500	3	64	390	2500	2 ?	46	420
	4	84	480		3	54	470
	5	100	580		4	70	570
	6	126	630		5	88	660
	8	158	770		6	104	760
2000	2 ?	50	420	3500	2 ?	38	480
	3	60	470		3	48	640
	4	80	570		4	60	762
	5	96	660		5	74	864
	6	118	760		6	88	965
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

磅級電站截止閥結構圖

美標電站截止閥結構示意圖

如果你需訂購我廠其他電站閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質、工作溫度等，本產品常用材質為碳鋼、鉻鉬鋼及鉻鉬釩鋼等，也可根據用戶工況需要采用其他材料，具體詳情請咨詢我司銷售人員。
