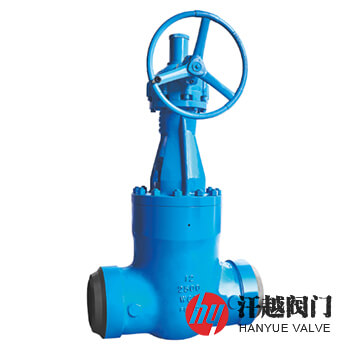

磅級電站閘閥產品概述

磅級電站閘閥是一種設計制造符合API 600的規定，適用于火電工業的水、蒸汽及空氣等管路系統上公稱壓力為不大于Class3500，且介質溫度不超過630℃，端部連接形式為焊接的高溫高壓閘閥，其閥體內腔鑲嵌有密封圈，閥桿縱向貫穿于密封圈的正中，并且桿的底部固定連接有閘板，而閥體上端則設置有閥蓋，驅動裝置安裝在支架上，并通過閥桿帶動閘板作直線運動，以達到切斷或接通管路介質的目的。該閥與其他閥門相比的特點是單塊閘板，兩個密封面為楔式，并具有彈性槽，以及中腔獨特的自密封設計，壓力越高，密封越可靠。本產品可根據用戶的需要在閘板和閥座的密封面堆焊鉆基硬質合金，從而可以提高其表面的抗擦傷性及硬度，不僅使它們更耐磨損，而且更耐高溫高壓。

磅級電站閘閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A217 WC1	A217 WC6	A217 WC9	A217 C12A	A351 CF8C
2	閥座	A105	A182 F11	A182 F11	A182 F22	A182 F91	A182 F347
3	閘板	A216 WCB	A217 WC1	A217 WC6	A217 WC9	A217 C12A	A351 CF8C
4	閥桿	A182 F6a CL.2	A182 F11	A182 F11	A182 F22	A182 F91	A182 F347
5	閥蓋	A216 WCB	A217 WC1	A217 WC6	A217 WC9	A217 C12A	A351 CF8C
6	密封圈	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	四開環	A182 F6a CL.2	A182 F11	A182 F11	A182 F22	A182 F91	A182 F347
8	填料壓蓋	A216 WCB	A217 WC1	A217 WC6	A217 WC9	A217 C12A	A351 CF8C
9	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE

磅級電站閘閥性能規范

公稱壓力Class	900	1500	2000	2500	3000	3500
強度試驗壓力/MPa	22.5	39.2	52.2	65.2	78.2	91.2
上密封試驗壓力/MPa	16.5	28.6	38.15	47.75	57.3	66.75
密封試驗壓力/MPa	16.5	28.6	38.15	47.75	57.3	66.75
設計制造	API 600:2021、JIS E-101:2005
結構長度	ASME B16.10:2017、JIS E-101:2005
焊接坡口	ASME B16.25:2012或按訂貨合同的要求
檢驗試驗	API 598:2016、JIS E-101:2005

磅級電站閘閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	d	L	公稱壓力 Class	公稱尺寸 NPS	d	L
1500	2 ?	56	254	2500	2 ?	46	330
	3	64	305		3	54	368
	4	84	406		4	70	457
	5	100	483		5	86	533
	6	126	559		6	104	610
	8	158	711		8	130	762
	10	210	864		10	162	914
	12	250	991		12	210	1041
	14	282	1067		14	234	1118
	16	318	1194		16	264	1245
	18	360	1346		18	304	1397
	20	406	1473		20	—	—
	22	450	1600		22	375	1550
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

磅級電站閘閥結構圖

磅級電站閘閥結構示意圖

如果你需訂購我廠電站閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質、工作溫度等，本產品連接兩端為對焊結構，焊接坡口可按ASME B16.25規定或用戶要求制作。
