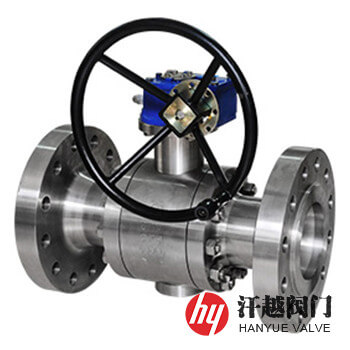

ASTM A182 F61球閥產品概述

A182 F61球閥是一種閥體、連接體、球體、閥桿和固定軸等由ASTM A182 Gr. F61或UNS S32550等材質鍛造成型，在海水環境中具有強度高、耐磨性好及優異的耐腐蝕性能的雙相鋼球閥。該閥主要零部件所使用的材料屬奧氏體-鐵素體雙相不銹鋼，其化學成分(質量分數%)為C≤0.040、Si≤1.000、Mn≤1.500、P≤0.040、S≤0.030、Cr:24.0~27.0、Mo:2.9~3.9、Ni:4.5~6.5、Cu:1.5~2.5、N:0.10~0.25，具有良好的力學性能和耐局部腐蝕性能，尤其是耐磨損腐蝕性能優于一般的不銹鋼，其中較高的Cr和Mo及N含量，使它具備很高的抗點蝕和縫隙蝕及一般腐蝕的能力，同時還擁有很好的抗氯化物應力腐蝕性能，以及較高的導熱性和較低的熱膨脹系數。本產品主體采用鍛鋼件，材料質密，高壓條件下性能有保障，可廣泛應用于化工、石油化工、天然氣、紙漿、造紙等領域。

ASTM A182 F61球閥部件材料

序號	部件名稱	材料名稱
1	閥體	ASTM A182 F61	UNS S32550	03Cr25Ni6Mo3Cu2N	S25554
2	連接體	ASTM A182 F61	UNS S32550	03Cr25Ni6Mo3Cu2N	S25554
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ASTM A182 F61+HF
4	球體	ASTM A182 F61	UNS S32550	03Cr25Ni6Mo3Cu2N	S25554
5	閥桿	ASTM A182 F61	UNS S32550	03Cr25Ni6Mo3Cu2N	S25554
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	連接板	ASTM A182 F61	UNS S32550	03Cr25Ni6Mo3Cu2N	S25554
8	固定軸	ASTM A182 F61	UNS S32550	03Cr25Ni6Mo3Cu2N	S25554

ASTM A182 F61球閥技術規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

ASTM A182 F61球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	d	L	公稱壓力 Class	公稱尺寸 NPS	d	L
150	2	49	178	300	2	49	216
	3	74	203		3	74	283
	4	100	229		4	100	305
	6	150	394		6	150	403
	8	201	457		8	201	502
	10	252	533		10	252	568
	12	303	610		12	303	648
	14	334	686		14	334	762
	16	385	762		16	385	838
	18	436	864		18	436	914
	20	487	914		20	487	991
	24	589	1067		24	589	1143
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

ASTM A182 F61球閥結構圖

F61球閥結構示意圖

我廠生產ASTM A182 GRADE F61浮動球閥、ASTM A182 GRADE F61固定球閥、ASTM A182 GRADE F61三通球閥、ASTM A182 GRADE F61四通球閥等。如果你需訂購我廠其他不銹鋼球閥產品，咨詢時煩請說明規格型號、閥體和內件材料、使用介質和溫度、端部連接形式和驅動方式等。
